상품번호 : 152400

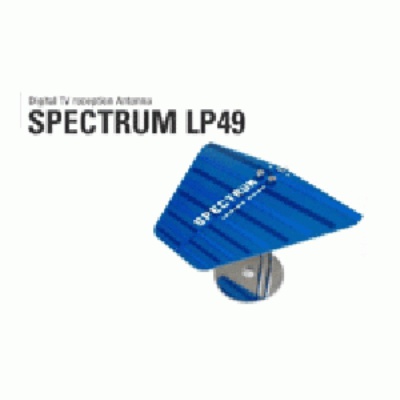

제품특징
본 제품은 실내에서 간단하고 편리하게 HDTV 방송을 수신할 수 있도록 개발되었 습니다. 또한, 실내 주거환경에 잘 적용될 수 있도록 고급 재질의 스텐드가 부착 되어 실내 사용에 적합합니다. 특히, LP49 제품은 제품출시 이후 고객님들의 좋은 반응을 얻고 있습니다.
전기적 특성
수신채널범위 : 14~68 채널(UHF 전채널) SWR : 2.0 이하 Gain : 5.0 dBi Impedance : 75 ohm 콘넥터 : “F” type (표준) 케이블 : RG 179 (3 m), Option : RG 59 SN (10m) 스텐드높이 : 20 cm ANT 크기 : 22 x 30 x 1.6 cm (Stand 제외)
제품구성과 응용
제품구성
LP49 안테나 이용한 DTV 시청
LP49 안테나 연결
제품의 구성
[안테나]
[스탠드 M1]
[케이블 :3m]
안테나 방사특성
VSWR
RANGE : 450~950 MHz MAX : 1.7
RANGE : 300~1,500 MHz
방사패턴
수평편파
수직편파
SPECTRUM ANALYZER 수신파형
제품의 설치와 이용
용 도 : 지상파 실내 DTV 수신안테나 UHF CH : 14 ~ 68 [450 ~ 870 MHz] 이 득 : 5 dBi VSWR : 2.0 이하 임피던스 : 75 ohm 스탠드 높이 : 20 cm 안테나 크기 : 22*30*21cm 제품구성 - LP49 안테나 : 1 개 - RG 케이블 : 1 개 (3m) - M1 스탠드 : 1 개 - 사용설명서 : 1 매
[참고] LP49 안테나는 2004년 11월 발매이후 국내에서 가장 인기있는 제품으로 인정받고 있습니다. 특히, 본 제품은 간단한 설치와 편리한 이용, 실내 환경과 잘 적응할 수 있는 디자인 등 AV 전문가들이 특히 선호하고 있는 제품입니다.
전국 DTV 주파수 정보
전국 DTV 주파수 채널
지역
송신소
KBS1
KBS2
EBS
MBC
지역민방
서울
관악산
15
17
18
14
16
SBS
남산
62
63
64
61
68
SBS
경기
용문산
42
48
39
60
29
SBS
인천
광교산
-
-
-
-
20
iTV
부산
황령산
14
16
18
17
15
PSB
대구
팔공산
14
16
18
17
15
TBC
광주
무등산
17
18
32
14
15
KBC
대전
식장산
14
16
18
17
15
TJB
계룡산
26
32
38
-
-
-
울산
무룡산
28
40
48
34
30
UBC
춘천
화악산
23
35
44
33
44
GTB
대룡산
15
17
18
14
16
GTB
청주
우암산
23
34
58
20
49
CJB
전주
모악산
27
44
46
41
33
JTV
창원
불모산
22
25
52
26
-
-
제주
삼매봉
14
16
18
17
15
JIBS
견월악
27
29
35
31
33
JIBS
안테나 조립 및 설치
박스를 개봉하고 내용물을 확인합니다. 안테나 1개, 케이블 1개 스텐드 1셋, 설명서 1부
M1 스탠드를 꺼내 지지 봉의 상단 너트와 하단 볼트를 분리합니다.
[상단너트]
[하단볼트]
받침대와 지지봉 하단에 십자(+)드라이버로 볼트를 고정시킵니다.
LP49 안테나를 지지봉 상단에 끼우고 너트로 고정합니다. (안테나의 구멍 간격이 일치하는 곳에 끼워야 합니다)
